My4TH

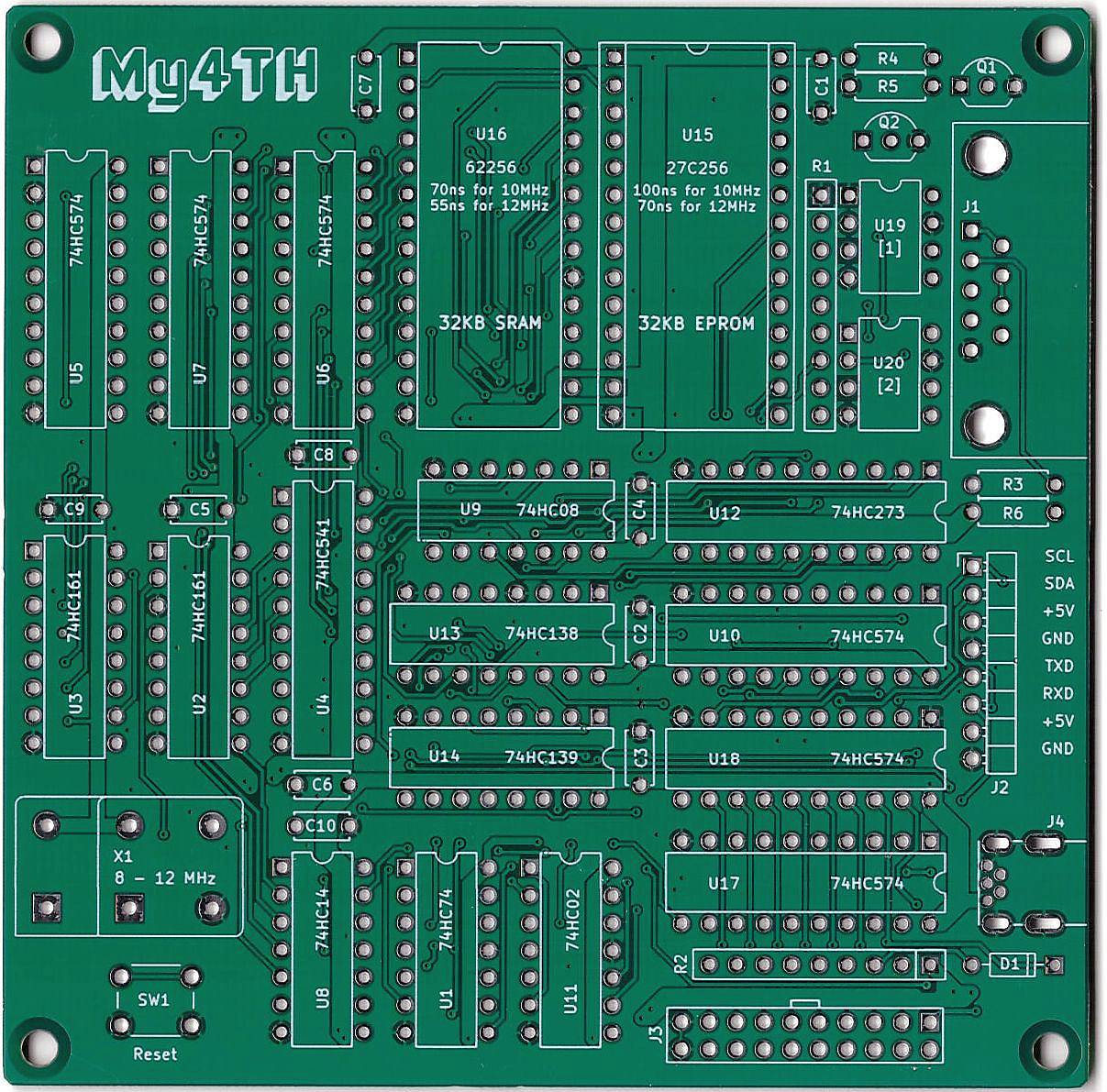

Ein interessantes Projekt auf nur 100mm*100mm ist der My4TH, ein Forth-TTL-Computer ohne CPU. Er ist von Dennis Kuschel und der vierte nach MyCPU, MyNOR und TraNOR.

Mein Dank geht an dieser Stelle an Prof. Dr. Engel der mich auf dieses Projekt aufmerksam gemacht hat. Es kommt mit 16 TTL Schaltkreisen der 74er Familie aus, dazu kommt ein ROM und ein RAM. Optional unterstützt die Platine noch zwei serielle I2C EEPROM als Speichermedium.

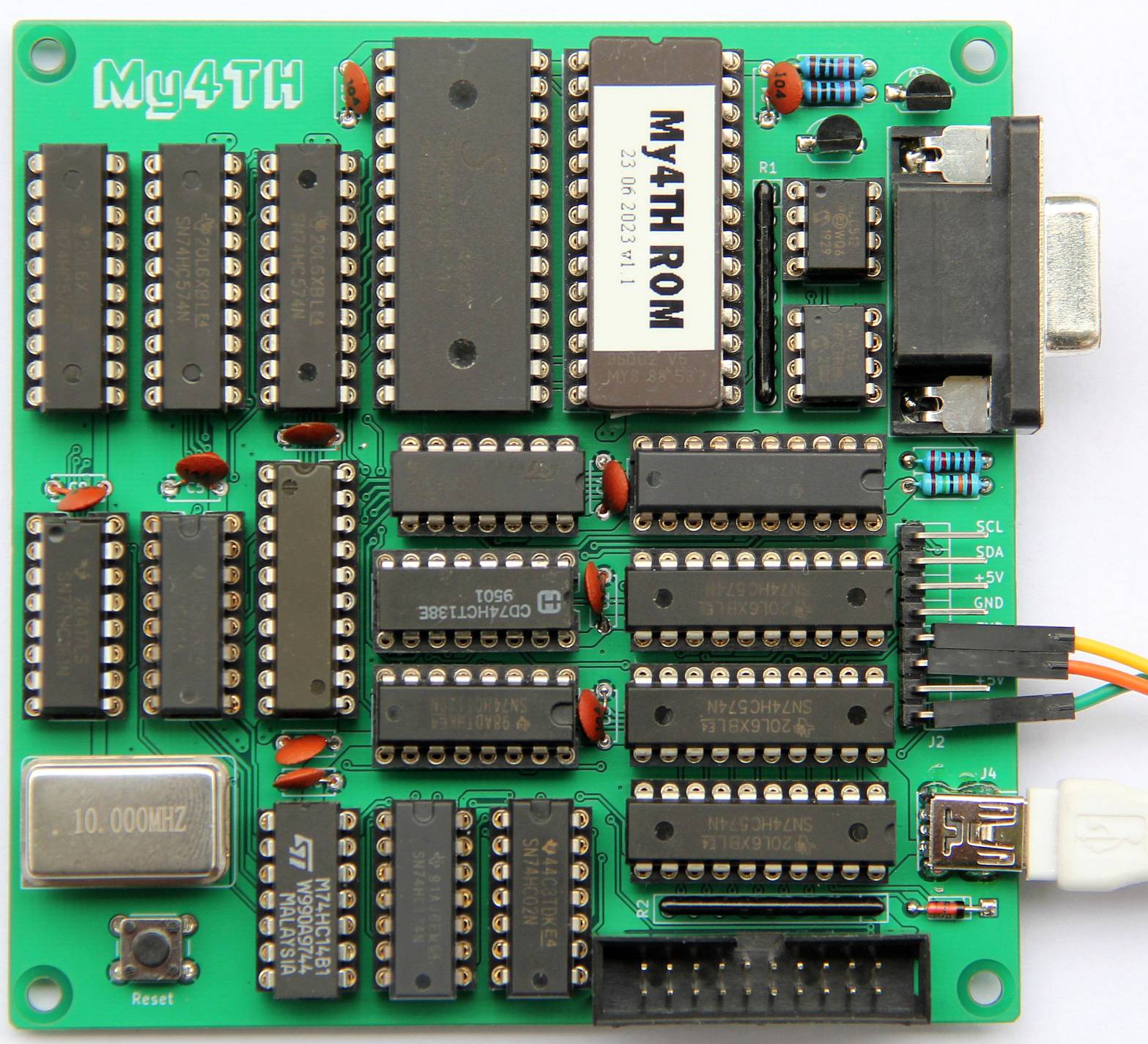

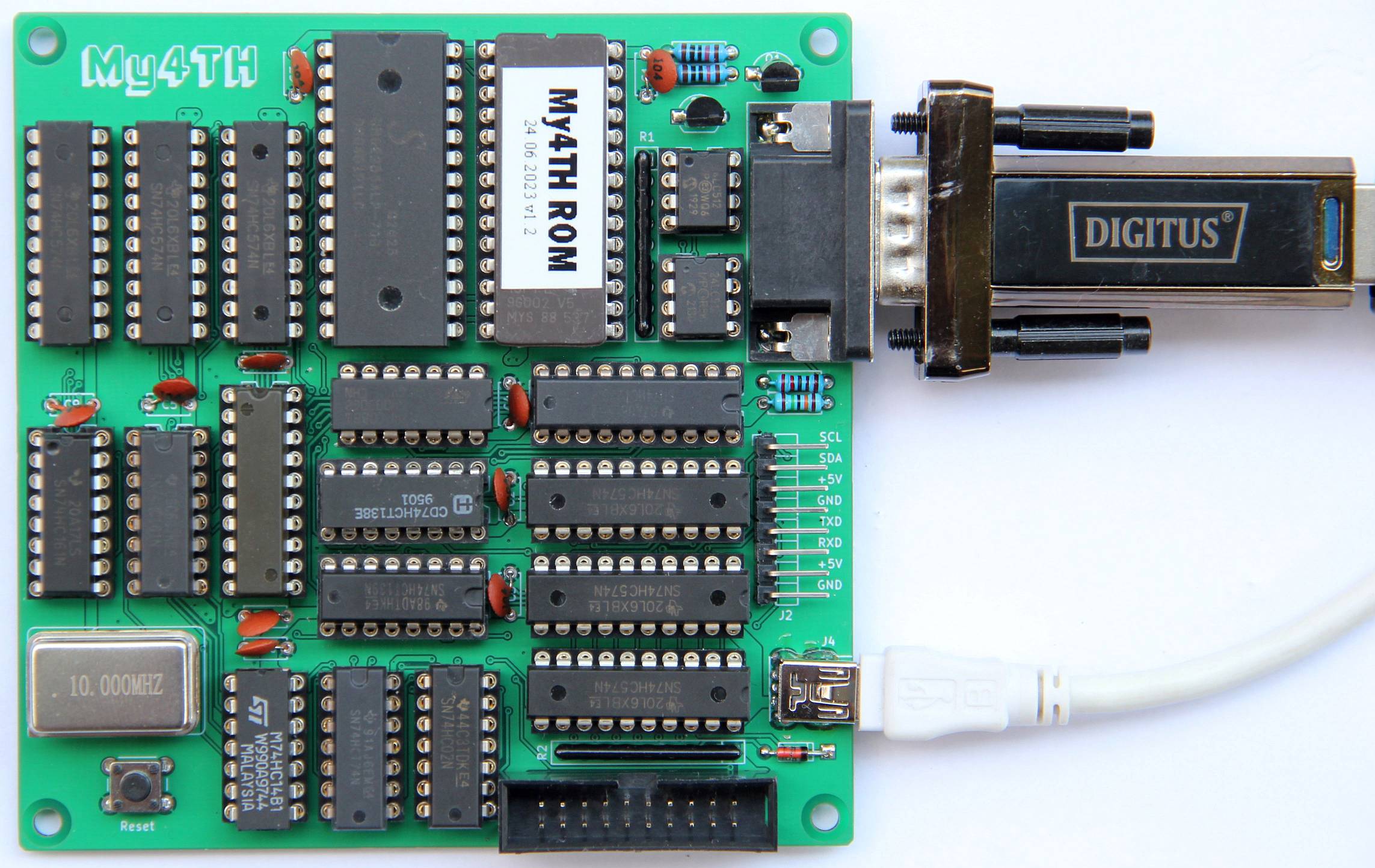

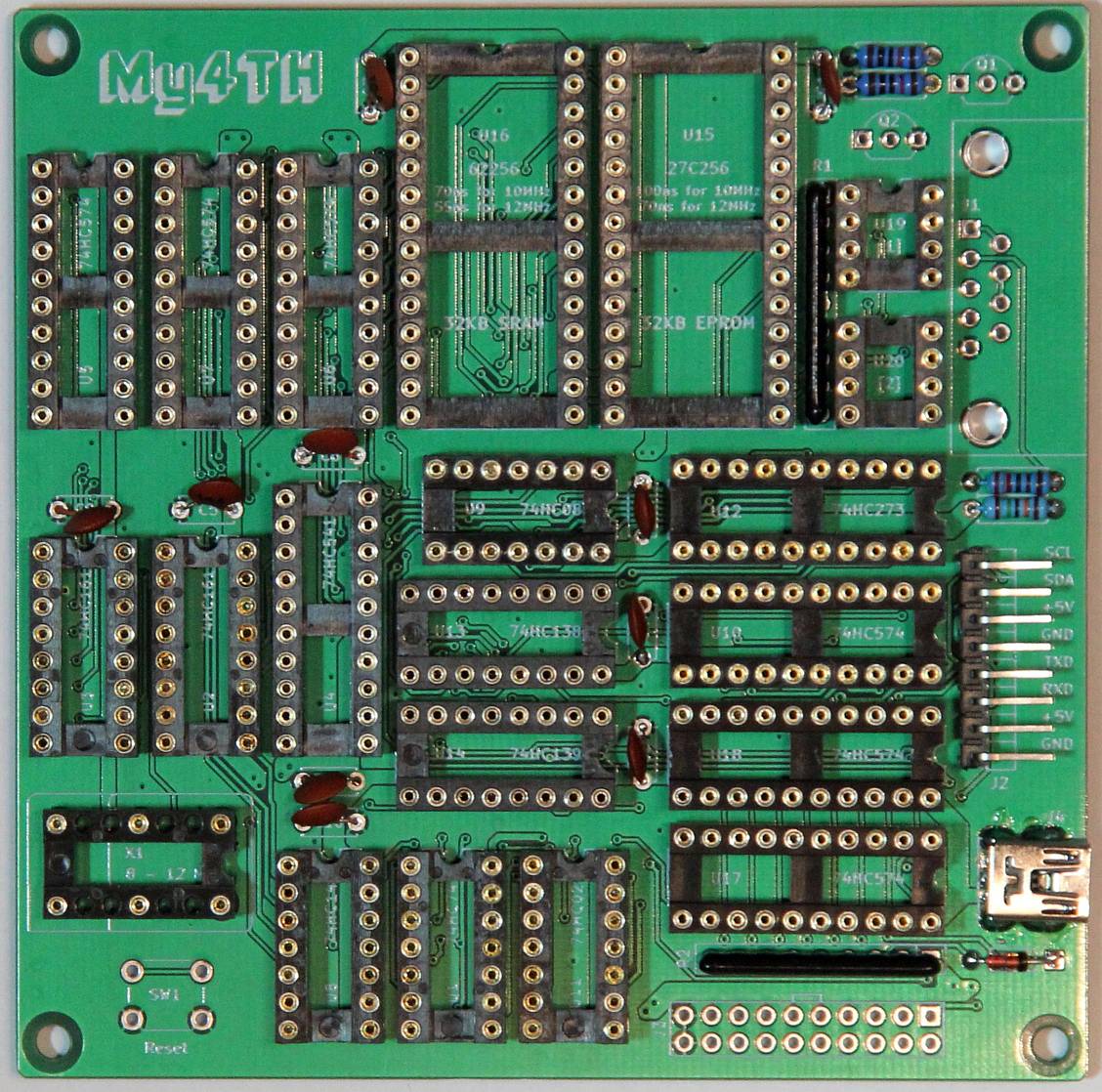

Im Gegensatz zu den anderen Projekten dieser Art, die ich kenne, verwendet der kleine Rechner keine Harvard-Architektur sondern eine Von-Neumann-Architektur. Ich konnte es natürlich nicht lasse und musste den My4TH nachbauen. Hier die ersten Ergebnisse:
